Step1：下载Instruments Playground SDK

使用电脑端访问雨骤科技官网进行IP_SDK下载，链接如下：

http://yuzhou.company/ipsdk

打开网页后，下拉页面，至最新版本SDK处，保存此网盘二维码。

扫描二维码即可进行IP_SDK下载

Step2：完成雨珠S与ATtiny24游戏摇杆连接

本范例使用Atmel ATtiny24摇杆传感器模块，该传感器支持SPI协议，我们使用SPI进行控制。

摇杆传感器模块上面有六个排针接口需要连接到仪器，分别为3.3V、GND以及SPI协议部分的：CS、SCLK、MOSI、MISO。

在本范例中，默认CS为IO 0，SCLK为IO 1，MOSI即DQ0为IO2，MISO即DQ1为IO3。3.3V和GND连接到仪器的可编程电源V+上面。此时，摇杆传感器模块与仪器成功连接。

Step3：运行Instruments Playground软件

实际操作SPI控制前需要仔细阅读芯片手册，该传感器模块内置两个LED，可以通过SPI写命令控制LED的亮灭，用于检查连接是否正常。

打开InstrumentsPlayground后，打开可编程电源面板，设置正电源为3.3V，点击Master Enable后表示打开电源。此时打开Protocol面板，选择SPI-Master模式。根据之前的硬件连接进行设置，Select为CS片选端口，Clock为SPI时钟端口SCLK，DQ0为MOSI，DQ1为MISO。速率保持默认100kHz。Master模式下有三种模式选择：Write、Read、Read and Write，分别写单独写命令，单独读命令，读写同时操作。本例可以选择Read and Write模式。

通过阅读芯片手册，发现控制两个LED的亮灭由1个字节的控制命令实现，传感器返回5个字节数据，分别为X轴低8位数据，X轴高8位数据，Y轴低8位数据，Y轴高8位数据，传感器按键值检测。由于我们仪器的SPI协议开关与传输字节长度设置绑定，所以发送写命令时，需要同时虚写4个字节，保证SPI读命令可以读取到5个字节的数据。传感器检测写命令时，只会检测第一个字节的命令，其余四个字节被忽略。

对于发送的1个字节命令，高6位固定不变，0b100000，低两位分别控制两个LED灯。赋值为1时，LED灯点亮，赋值为0时，LED灯灭。

如发送h83，即0b10000011，表示两个LED灯均点亮，结果如下：

发送h80，即0b10000000，表示两个LED灯均灭，结果如下：

发送h81，即0b10000001，表示LED1亮，LED2灭，结果如下：

发送h82，即0b10000010，表示LED1灭，LED2亮，结果如下：

对于摇杆传感器的读取数据部分，同样在Read and Write模式，发送5个字节的指令。如发送h83，点亮2个LED，后四个字节虚写，同样赋值h83，即发送五个字节h83 h83 h83 h83 h83，点击Execute后，可以在Read窗口获取到读取值。

由于SPI为全双工模式，Write操作MOSI，Read读取MISO，互不影响。

此摇杆传感器通过2个字节展示X轴数据，2个字节展示Y轴数据，精度为10位。低字节8位有效，高字节中低2位数据有效，因此X轴和Y轴的返回数据范围为0至1023。摇杆在X轴最左端返回值为0，最右端返回值为1023，Y轴最下端返回值为0，最上端返回值为1023。最后一个字节表示传感器模块上面的按键值，默认不操作时，返回为0，按下对应位置赋值1。

需要特殊说明一下，芯片手册中提到了建议接收delay 15us。需要在软件界面上面设置ReadDelay 或者SDK上通过SPIDelaySet进行设置才能准确读取。

如下为摇杆未操作，处于中间位置时的返回值：236，1，216，1，0。表示X轴返回值为1*256+236=492，Y轴返回值为1*256+216=472，按键均为按下，符合实际情况。用户可以尝试将摇杆拨动，检测对应返回值。

InstrumentsPlayground的操作界面如下：

Step4：运行Instruments Playground SDK

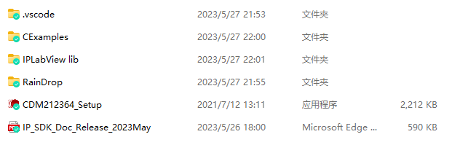

解压缩下载的IP_SDK，显示如下内容，其中CExamples为C语言SDK，IPLabView lib为Lab View语言SDK，RainDrop为Python SDK

python sdk运行说明

Python的范例位于IP-SDK-RainDrop-src-example文件夹内

这里可以用python打开SPI.py范例，如同操作InstrumentsPlayground先进行配置。

设置可编程电源输出电压3.3V（rd.AnalogIOChannelNodeSet）

设置打开可编程电源（rd.AnalogIOChannelEnableSet）

设置SPI使用到的IO口

设置SPI速率，本例为100kHz，即设置为100000

设置Read相对于Write的时钟延迟，rd.DigitalSPIDelaySet(4)，此处设置0代表无延迟，1代表1个CLK延迟，2代表2个CLK延迟，3代表5个CLK延迟，4代表10个CLK延迟，5代表20个CLK延迟。

设置SPI写命令（rd.DigitalSPITx），rd.DigitalSPITx([0x83,0x83,0x83,0x83,0x83])，如同在InstrumentsPlayground中操作，需要虚写4个字节，这4个字节并不会被传感器模块读取。

设置SPI读命令（rd.DigitalSPIRx(RxSize)）接收Size设置为5个字节。连接设备后运行即可看到读取的结果。

LabVIEW SDK运行说明

解压缩下载的IP_SDK，打开IPLabVIEW lib文件夹

可以看到如下内容，此时打开LabView 2018 32bit，打开lvproj。打开后，在项目的Example文件夹下找到SPI.vi，打开即可。

需要注意默认使用32位LabView，如使用64位，需要进行底层DLL替换，将IPLabView lib文件夹下64文件夹中的Vis和InstrumentsPlaygroud.dll复制到IPlabView lib文件夹，替换原有的文件。

打开SPI.vi后的界面如下，此时插上设备可以直接点击Run运行，可以通过rgRX查看SPI接收到的5个字节数据。此时摇杆在回中的位置，两个按键均未按下，返回值为235，1，217，1，0（已经转换成十进制）。对于X轴的数值=1*256+235=491，对于Y轴的数值=1*256+217=473。第五个字节为0表示按键没有按下。以下为不同状态，用户可以自行对照。
